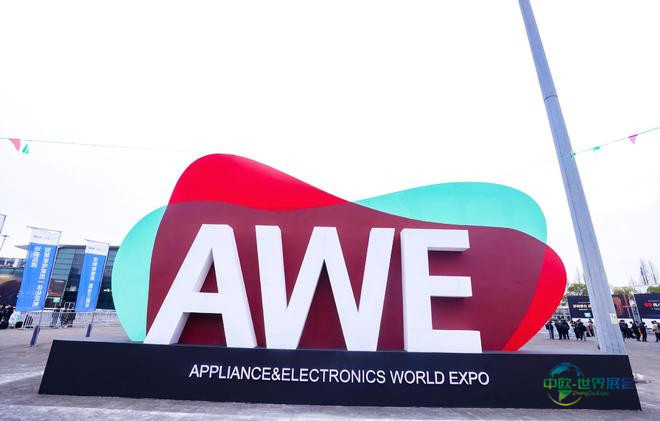

在不久前举办的2026年中国家电及消费电子博览会（AWE 2026）上，SiP系统级封装技术吸引了业界广泛关注。该技术以其高度集成和小型化的特点，在家庭机器人、人工智能家电等创新产品中得到普遍应用，已成为驱动PCBA制造向高密度、多功能方向演进的关键技术。SiP技术利用先进封装工艺，将多种功能各异的裸芯片及无源元件整合进一个封装体内，构成一个完整的子系统。它与PCBA制造中的布局、焊接及检测工艺紧密相连，对最终产品的性能和小型化程度有着直接影响。

SiP技术的核心理念与产业意义

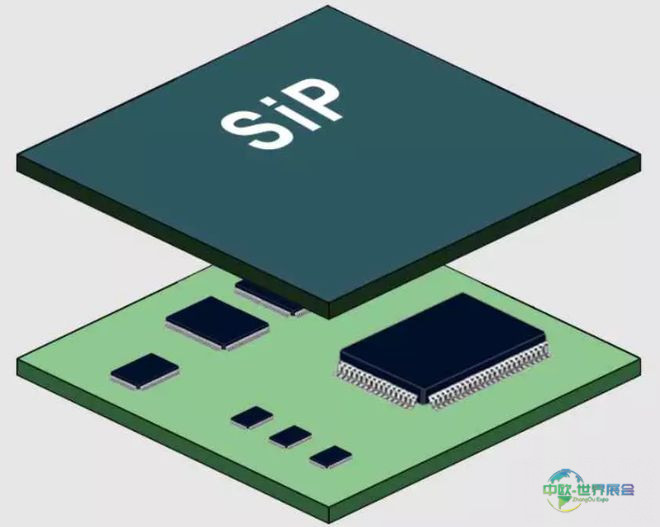

SiP系统级封装的核心在于异质集成，它能够把采用不同工艺和材料的芯片（例如逻辑芯片、射频芯片）与无源元件，通过引线键合、硅通孔（TSV）等技术融合到单个封装体中，从而超越传统单芯片封装的限制。与传统封装方式相比，SiP可以显著减小封装尺寸、提高集成密度，并缩短信号传输路径，同时还能加快产品研发进程。它非常契合人工智能家电、可穿戴设备等对小型化和高性能有严苛要求的终端产品，是当前电子制造业寻求超越摩尔定律限制的一条重要途径。

SiP技术与PCBA制造的关键协同技术

SiP技术的实际应用离不开PCBA制造工艺的配合与支持。在PCBA设计环节，需要依据SiP模块的外部封装形式（如BGA、QFN），设计与之匹配的焊盘图形和布线，并预留充足的散热空间与测试点位。在焊接阶段，必须采用高精度的回流焊工艺，对温度曲线进行严格管控，以防止高温损伤SiP内部的芯片，确保焊点的导电性能和可靠度。布线时需要尽量缩短信号回路，降低寄生干扰，以满足SiP高密度互连的技术要求。

PCBA制造匹配SiP技术的主要注意事项

PCBA制造要成功适配SiP技术，需重点关注三个方面：首先是选择合适的封装基板，应优先选用导热性佳、热膨胀系数相匹配的硅基板，以增强散热能力；其次是实施高精度检测，借助AOI光学检测和X-Ray检测等手段，检查并排除SiP焊接过程中可能出现的虚焊、桥连等质量问题；最后是严格执行防静电和防潮操作规程，避免静电击穿SiP内部的裸芯片，从而保证PCBA产品的稳定运行，推动SiP技术在终端产品中实现高效应用。
